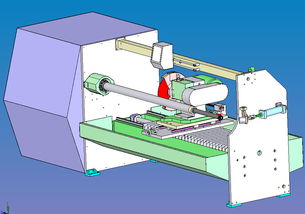

五年前，我們設計了一款用于膠布、美紋紙等材料切割的自動切臺。如今產品已迭代多代，當初的設計已不涉密，特此分享，供行業同仁技術交流與探討。

一、設備概述與設計背景

該自動切臺屬于包裝機械領域，主要用于卷材的定長切割。五年前的市場對切割精度、效率及操作便捷性已有較高要求，但成本控制仍是核心考量。設計時，我們定位為中端自動化設備，目標是在保證性能的前提下，實現穩定、易維護的結構。

二、核心結構設計特點

1. 傳動系統：采用伺服電機驅動滾珠絲杠，配合高精度導軌，實現送料與切割的同步控制。當時為平衡成本與性能，選用了國產伺服系統，搭配自主研發的控制算法，切割精度可達±0.5mm。
2. 切割機構：采用氣動刀片下切式設計，刀座配備快速更換模塊，便于維護。刀片材質為SKD11，經熱處理后耐磨性較好，適應膠布、美紋紙等材料的連續切割。
3. 卷材放料與張力控制：采用磁粉制動器實現恒張力放料，避免材料拉伸或堆積。放料軸標配氣漲軸，適配不同卷芯尺寸。
4. 人機界面：搭載7寸觸摸屏，集成參數設置、計數、故障診斷等功能。界面布局以簡潔操作為主，支持定長切割與批量模式。

三、技術難點與解決方案

• 材料偏移問題：切割時材料易跑偏，影響精度。解決方案是在送料軌道兩側加裝可調導向輪，并增加紅外糾偏傳感器（選配），實現動態調整。
• 刀片粘膠：膠類材料易粘刀，導致切割不凈。我們在刀片表面涂覆特氟龍涂層，并設計吹氣清理裝置，減少粘連。
• 效率與穩定性平衡：初期測試時高速切割易振動。通過加強機架鋼板厚度，并在關鍵連接處增加筋板結構，最終在40次/分鐘的切割頻率下保持穩定。

四、回顧與反思

以今日眼光看，這款設計仍有可優化之處：

1. 智能化不足：未預留數據接口，難以接入MES系統。如今設備聯網與數據追溯已成趨勢。
2. 柔性化設計局限：換料規格時需手動調整部分機構，耗時較長。新一代設備已采用電動調寬等自動化調整方案。
3. 能效關注度低：當時未重點考慮節能設計，如伺服電機待機降耗、氣動系統優化等。

五、技術交流啟示

這款五年前的產品，反映了當時包裝機械行業的技術水平與設計思路。如今隨著工業互聯網、模塊化設計的普及，自動切臺正朝著更智能、更柔性的方向發展。歡迎同行就以下方向深入探討：

• 如何低成本實現切割設備的智能化升級？
• 新材料（如高粘性膠帶、復合材料）對切割工藝提出了哪些新挑戰？
• 在精度與速度之間，有哪些創新的機械結構或控制策略可突破傳統平衡點？

技術之路，常思常新。期待與各位工程師一起，在交流中碰撞出更多火花。
